목차

  1. 5G 이동통신 개요 및 동향

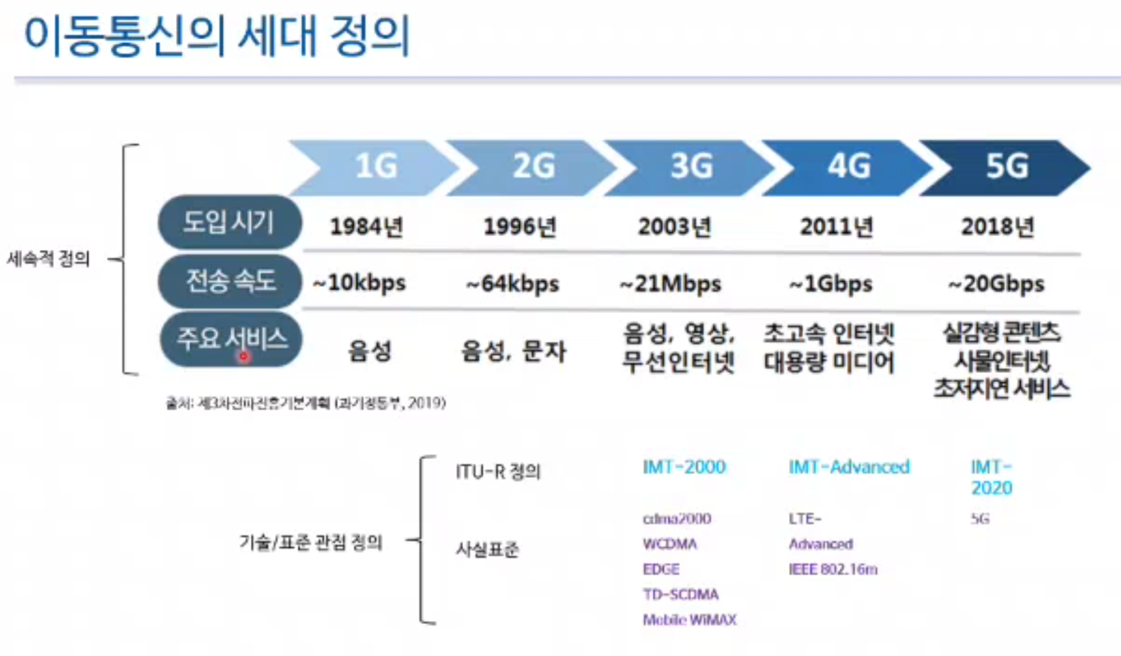

1. 5G 이동통신 개요 및 동향





기술/표준 관점에서는 조금더 엄격하게 정의되고 있고, 이를 이해하여야 통신산업을 이해할 수 있다.

1. ITU에서 표준 정의

2. 3GPP에서 사실표준



5G는 점점 커질 전망.

- n.78, n.79 : 3.5GHz 의 Mid Band 대역

- LTE : 2.8GHz Low Band 대역

- mmWave : 28GHz High Band



  • mMTC : Massvie - 센서, 측정 (metering) , IoT - 낮은 수준의 서비스   - 4G,5G 필요없고, LoRA, NB-IoT, Cat-M1.
  • eMBB : - LTE or NR
  • Critical MTC (URLLC) : 스마트 공장 자동화, 트래픽 제어, 안전 - 높은 수준의 서비스 - 5G NR

목차

  1. 5G 이동통신 개요 및 동향



2. ITU-R 의 IMT-2020

IMT-2020 은 2012년 초 부터 연구에 착수. (8년 걸림)

  1. Vision Document를 만들고 3가지 Use-case Vision을 담음 (목표)
  2. 후보기술 (RIT, SRIT)를 제안받음
  3. Study 를 거쳐, min Requirement (2017, M.2410 문서) 발행. 시나리오(M.2411 문서)와 평가방법(M.2412 문서) Report 제작.
  4. 기술성능 요구사항 13개를 설정함 (찾아볼것)



[시험환경]

시나리오시험환경정의
eMBBIndoor Hotspot매우 높은 사용자 밀도 및 사무실 등 실내 격리 환경
Dense Urban트래픽 밀도/ 사용자 밀도가 높은 도시환경
Rural광범위하고 광역 적용 범위의 시골환경
mMTCUrban Macro다수의 기계에 초점을 맞춘 지속적 커버리지 목표의 도시 환경
URLLCUrban Macro안정적이고 낮은 대기 시간을 목표로하는 도시 환경



[평가방법]

  • 시뮬레이션 : 시스템 레벨, 링크레벨 시뮬레이션 사용
  • 분석 : 계산 또는 수학적 분석
  • 점검 : 규격의 기능 점검



독립평가그룹 (IEG) : 한국은 TTA






목차

  1. 5G 이동통신 개요 및 동향



3. 3GPP 사실표준화

년도Rel내용
1999Rel-99WCDMA
2001Rel. 4
2002Rel. 5HSPA
2005Rel. 6
2008Rel. 7
2009Rel. 9LTE, OFDMA
2010Rel. 10eNB
2011Rel. 11LTE-A, CA, eICIC, UL MIMO
2013Rel. 11CoMP
2015Rel. 12Small cell, DC, D2D
2016Rel. 13LTE-A pro. LAA-LTE. NB-IoT
2017Rel. 14V2V , eLAA-LTE, eFD-MIMO
2019Rel. 15Phase 1
2020Rel. 16Phase 2

현재 2020 Rel. 16 Phase 2 SA 진입.



3GPP NR 기술 요구사항 (ITU-R M.2410 반영 및 더 추가됨 )  ( 찾아볼 것 )



1. 5G 연결 구조 : NSA , SA // 설명 완료

2. 5G 옵션 8개 // 설명 완료



3. 5G RAN 분리





  • CU(Central) - DU (Distribute) : F1 인터페이스

  • CP - UP : E1 인터페이스



4. NR 주요기술





  • Ultra-lean design : min Net Trans not Directly related to UD Delivery
  • OFDM based PHY layer
  • Massive Beam-forming
  • Multi-site Coordination/Connectivity
  • Flex/Scale Layer1



5. NR 주파수 대역





  • n1 ~ : LTE 대역 : 2.8GHz : FDD

  • n65~n256 : NR FR1 : Sub-6 : 3.5GHz (n77,n78) : TDD

  • n257~n512 : NR FR2 : mmWave : 28GHz : TDD



6. 5G 스펙트럼 (sub-6, mmWave 대역 구간)



7. 5G 주파수 할당





[SKT]

  • 3.5GHz 대역 : 3600~3700MHz : n78 : TDD  (UL/DL 같은 대역)  // 1조2억(돈 제일 많이 씀)

  • 28GHz 대역 :  28.1~28.9GHz : n257: TDD (UL/DL 같은대역) // 2천억





8. 3GPP Rel. 15 TS.38 Series

        8-1. TS 38.101 NR : UE Tx Rx

        8-2. TS 38.133 NR : Radio Resource Mgmt

        8-3. TS 38.201 NR : Physical Layer

        8-4. TS 38.212 NR : Multiplexing & Channel Coding

        8-5. TS 38.213 NR : Physical Layer Control

        8-6. TS 38.214 NR : Physical Layer Data

        8-7. TS 38.215 NR : Physical Layer Measure

        8-8. TS 38.300 NR : Overall Stage 2

        8-9. TS 38.304 NR : UE Idle mode

        8-10. TS 38.321 NR : MAC

        8-11. TS 38.322 NR : RLC

        8-12. TS 38.401 NR : NG-RAN Archi
